Verkabelung und Anschluss von Photovoltaik-Modulen: Der ultimative Leitfaden

Die fachgerechte Verkabelung ist das technische Rückgrat jeder Photovoltaikanlage und entscheidet maßgeblich über die langfristige Leistungsfähigkeit und Sicherheit des Systems. Eine fehlerhafte Installation führt nicht nur zu spürbaren Ertragsverlusten durch hohe Widerstände, sondern birgt durch Lichtbögen und Überhitzung ein erhebliches Brandrisiko. Dieser Leitfaden liefert Ihnen das notwendige Expertenwissen zu Normen, Querschnitten und sicheren Verbindungstechniken.

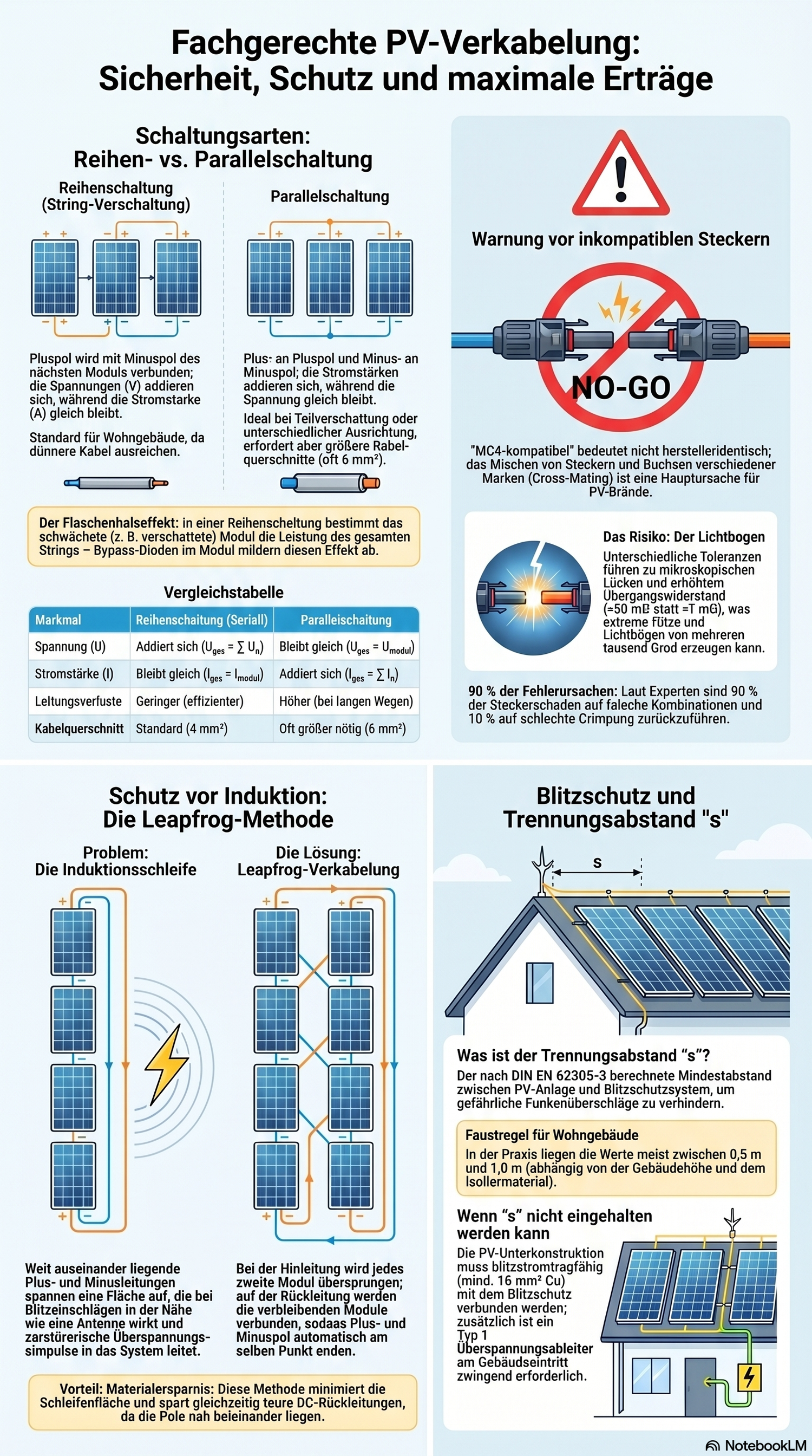

Die leistungsgerechte Verschaltung der Solarmodule ist der erste Schritt der Planung. PV-Module können entweder in Reihe (seriell) oder parallel miteinander verbunden werden, wobei die Entscheidung von der Ausrichtung des Daches, der Wechselrichter-Spezifikation und möglichen Verschattungen abhängt.

Bei der Reihenschaltung (auch String-Verschaltung genannt) wird der Pluspol eines Moduls mit dem Minuspol des nächsten verbunden. Dabei addiert sich die elektrische Spannung (Volt) aller Module, während die Stromstärke (Ampere) im gesamten Strang gleich bleibt. In der Parallelschaltung werden alle Pluspole und alle Minuspole separat gebündelt, was dazu führt, dass die Spannung gleich bleibt, sich die Stromstärken jedoch addieren.

Wichtig: In Reihenschaltungen sind im Modul verbaute Bypass-Dioden unverzichtbar. Sie leiten den Strom bei Verschattung oder Zellfehlern an den betroffenen Bereichen vorbei und verhindern so, dass der Strang komplett einbricht oder sich gefährliche Überhitzungen (Hotspots) bilden.

Gewöhnliche Installationskabel sind für den Einsatz auf dem Dach absolut tabu. Moderne Photovoltaikanlagen nutzen hochspezialisierte DC-Solarkabel (meist Kupfer, verzinnt), die extremen Witterungsbedingungen, UV-Strahlung und Temperaturschwankungen über Jahrzehnte standhalten müssen. Zugelassene Kabel erkennen Sie an der Norm EN 50618 (Kennzeichnung z.B. H1Z2Z2-K).

Um die Leitungsverluste (und damit den Spannungsabfall) auf der Gleichstromseite (DC) unter 1 % zu halten, ist die Wahl des korrekten Kabelquerschnitts entscheidend. Ein zu geringer Querschnitt führt zu thermischen Verlusten und mindert den Ertrag. Der Spannungsabfall kann mit folgender Formel exakt berechnet werden: ΔU = (2 × L × I) / (κ × A).

Die häufigste Ursache für Lichtbögen und Brände bei PV-Anlagen ist die unsachgemäße Steckerverbindung. Eine absolute Grundregel lautet: Stecker und Buchsen verschiedener Hersteller dürfen niemals miteinander kombiniert werden – ein Vorgang, der als "Cross-Mating" bezeichnet wird. Selbst wenn Fremdstecker ("MC4-kompatibel") mechanisch zu passen scheinen, bergen abweichende Toleranzen und Materialien ein massives Risiko für hohe Übergangswiderstände und Hitzeentwicklung.

Für eine 100% sichere Verbindung sind folgende Punkte zwingend zu beachten:

• Sortenreinheit: Verwenden Sie ausschließlich Original-Komponenten desselben Herstellers (z. B. Stäubli MC4) im gesamten String.
• Fachgerechtes Krimpen: Die Kabelenden müssen mit einer speziellen Crimpzange samt Zwangssperre verpresst werden. Der Einsatz von Kombizangen ist lebensgefährlicher Pfusch, da einzelne Litzen beschädigt oder unzureichend verpresst werden können.
• Hörbares Einrasten: Führen Sie den gecrimpten Kontakt in die Isolierhülse ein, bis er mit einem deutlichen „Klick“ hörbar einrastet. Nur so ist die IP67/IP68-Wasserdichtigkeit garantiert.
• Niemals unter Last trennen: DC-Steckverbindungen dürfen unter Spannung keinesfalls auseinandergezogen werden, da dabei ein mehrere tausend Grad heißer Lichtbogen entsteht.

Eine unsachgemäße Leitungsführung kann bei nahen Blitzeinschlägen fatale Folgen haben. Liegen die Hin- und Rückleitungen (Plus und Minus) eines Strings weit auseinander, entsteht eine Leiterschleife, die wie eine Antenne wirkt und zerstörerische Überspannungen induziert. Die VDE 0100-712 fordert daher, Plus- und Minusleitungen stets eng und parallel zueinander zu führen.

Eine elegante Methode, dies bei der Reihenschaltung zu lösen, ist das Leapfrog-Verfahren (Sprung-Verfahren). Anstatt am Ende der Modulreihe ein langes Rückkabel parallel zurückzuführen, wird bei der Hin-Verkabelung jedes zweite Modul übersprungen. Auf dem Rückweg werden dann die verbleibenden Module verbunden, wodurch Plus und Minus automatisch nebeneinanderliegen.

Zusätzlicher Schutz der Kabel auf dem Dach:

• Kabel dürfen niemals ungeschützt über scharfe Kanten von Montageschienen geführt werden, da Windbewegung die Isolierung auf Dauer durchscheuert.
• Befestigen Sie die Leitungen mit UV-beständigen Kabelbindern hochgebunden an den Modulrahmen oder Schienen, damit sie nicht dauerhaft in Nässe oder Schnee auf den Dachziegeln liegen.

Ab der Gleichstromseite bis hin zur Einspeisung ins Hausnetz gelten strenge Normen, um den Schutz von Personen und Gebäuden zu garantieren:

• Trennungsabstand (Blitzschutz): Verfügt das Gebäude über einen äußeren Blitzschutz, muss der berechnete Trennungsabstand (oft "s" genannt) zwischen der PV-Anlage und dem Blitzschutzsystem strikt eingehalten werden.
• Potentialausgleich: Das metallische Montagegestell muss in den Potentialausgleich des Gebäudes eingebunden werden.
• Kann der Blitzschutz-Trennungsabstand nicht eingehalten werden, muss die Anlage blitzstromtragfähig (mindestens 16 mm² Kupferquerschnitt) direkt mit dem äußeren Blitzschutz verbunden werden. Ohne externe Blitzschutzanlage reicht in der Regel ein Querschnitt von mindestens 6 mm².
• Getrennte Führung: Wechselstrom- (AC) und Gleichstromkabel (DC) dürfen niemals im selben Kabelkanal oder Kabelbündel zusammengefasst werden, um elektromagnetische Kopplungen zu verhindern.
• Fachkraft-Pflicht für AC-Anschluss: Während versierte Handwerker DC-Kabel auf dem Dach verlegen dürfen, ist der Anschluss an den Wechselrichter und das Stromnetz (AC-Seite) strengstens zertifizierten Elektrofachbetrieben vorbehalten (gemäß §13 NAV).

Welcher Kabelquerschnitt ist für meine Photovoltaikanlage der richtige?
Für typische Dachanlagen auf Einfamilienhäusern mit kurzen Leitungswegen wird standardmäßig ein Solarkabel mit 4 mm² oder 6 mm² Querschnitt verwendet. Ein Upgrade von 4 mm² auf 6 mm² kostet oft nur unwesentlich mehr, reduziert den Leistungsverlust auf Dauer aber spürbar. Bei sehr langen Leitungsstrecken oder bei Parallelschaltungen (die höhere Stromstärken bündeln) können Querschnitte von 10 mm² notwendig sein. Ziel sollte es sein, den Spannungsabfall auf der DC-Seite unter 1 % zu halten.

Darf ich MC4-Stecker verschiedener Hersteller miteinander verbinden?
Nein, das ist strengstens untersagt und extrem gefährlich. Das Verbinden von Steckern und Buchsen unterschiedlicher Hersteller (sogenanntes "Cross-Mating") führt aufgrund abweichender Toleranzen und Materialien oft zu erhöhten Übergangswiderständen. Dies kann Überhitzung, Lichtbögen und im schlimmsten Fall verheerende Brände verursachen. Verwenden Sie im gesamten Strang immer nur Original-Stecker desselben Herstellers (z. B. Stäubli).

Was ist eine Induktionsschleife und wie verhindere ich sie?
Eine Induktionsschleife (oder Leiterschleife) entsteht, wenn das Plus- und Minus-Kabel eines PV-Strings mit einem großen räumlichen Abstand zueinander verlegt werden. Bei einem nahen Blitzeinschlag wirkt dieser aufgespannte Raum wie eine Antenne, in die zerstörerische Überspannungen induziert werden. Um dies zu verhindern, müssen Plus- und Minusleitungen stets eng und parallel zueinander geführt werden. Eine bewährte Methode bei Reihenschaltungen ist das sogenannte "Leapfrog"-Verfahren (Rücksprung-Verfahren), bei dem jedes zweite Modul übersprungen wird, um eine automatische Rückleitung ohne großen Kabelaufwand zu realisieren.

Was bedeutet der Trennungsabstand "s" beim Blitzschutz?
Der Trennungsabstand ist der zwingend einzuhaltende Mindestabstand zwischen den Leitern und Modulen der Photovoltaikanlage und der äußeren Blitzschutzanlage des Gebäudes. Er verhindert, dass bei einem Blitzeinschlag gefährliche Funken oder Lichtbögen auf die PV-Anlage überspringen. Kann dieser Abstand bauartbedingt nicht eingehalten werden, muss die PV-Anlage blitzstromtragfähig (z. B. mit einem 16 mm² dicken Kupferkabel) direkt in das Blitzschutzsystem eingebunden werden.

Kann ich meine Photovoltaikanlage komplett selbst verkabeln?
Für Laien gilt hier höchste Vorsicht. Während erfahrene und handwerklich versierte Personen die Module auf dem Dach montieren und die DC-Kabel (Gleichstrom) zusammenstecken können, ist der Anschluss an den Wechselrichter und das Hausnetz (AC-Seite) strengstens gesetzlich reglementiert. Gemäß der Niederspannungsverordnung (NAV) §13 dürfen Arbeiten am Netzanschluss und der restlichen Elektroinstallation ausschließlich von einem zertifizierten und beim Netzbetreiber eingetragenen Elektrofachbetrieb durchgeführt werden.
