Dachhaken für Solaranlagen

• Was ist die Aufgabe von Dachhaken? Dachhaken bilden das fundamentale Verbindungselement zwischen der Dachkonstruktion und dem Schienensystem einer Solaranlage. Sie werden direkt auf den Sparren verschraubt und tragen die gesamte Last der Photovoltaik-Module sowie zusätzliche Belastungen durch Wind und Schnee, weshalb ihre fachgerechte Auswahl für die Statik der Anlage entscheidend ist.
• Welche Materialien werden verwendet? Hochwertige Dachhaken für Photovoltaik bestehen fast ausschließlich aus Edelstahl oder verzinktem Stahl, um eine Korrosionsbeständigkeit über die gesamte Lebensdauer der Solaranlage von 25 bis 30 Jahren zu garantieren. Diese Materialien halten den extremen Witterungsbedingungen auf dem Dach stand, ohne die strukturelle Integrität der Photovoltaik-Befestigung zu gefährden.
• Warum gibt es verstellbare Dachhaken? Da viele Hausdächer Unebenheiten aufweisen, ermöglichen höhenverstellbare Dachhaken den Ausgleich von Wellen im Dachstuhl. Dies stellt sicher, dass das Schienensystem der Solaranlage absolut plan montiert werden kann, was mechanische Spannungen in den Photovoltaik-Modulen verhindert und eine ästhetisch ansprechende, ebene Optik der Anlage ermöglicht.
• Wie erfolgt der Einbau bei Ziegeln? Für die Montage eines Dachhakens muss der darüberliegende Dachziegel oft an der Unterseite leicht ausgefräst oder „ausgeklinkt“ werden. Dieser Schritt ist essenziell, damit der Ziegel nach der Installation der Solaranlage wieder bündig aufliegt und die Regendichtigkeit des Daches trotz der Photovoltaik-Unterkonstruktion vollständig erhalten bleibt.
• Was ist bei der Anzahl der Haken zu beachten? Die benötigte Menge an Dachhaken pro Quadratmeter Solaranlage hängt von der statischen Berechnung ab, die regionale Wind- und Schneelastzonen berücksichtigt. Eine ausreichende Anzahl an Befestigungspunkten verteilt die Last der Photovoltaik-Anlage gleichmäßig auf die Dachsparren und verhindert Punktbelastungen, die zu Schäden an der Dacheindeckung führen könnten.

Bei der Aufdachmontage werden die Solarmodule auf einem Metallrahmen über den Dachziegeln montiert. Um diesen Metallrahmen auf dem Dach zu fixieren, werden Dachhaken verwendet. Sie sind u-förmig und werden unter dem Dachziegel auf dem Sparren verschraubt und an der Unterkante des Dachziegels nach außen geführt. Um Dachhaken an der Unterseite des Ziegels entlang führen zu können, muss mit einer Flex eine kleine Aussparung heraus geschliffen werden.

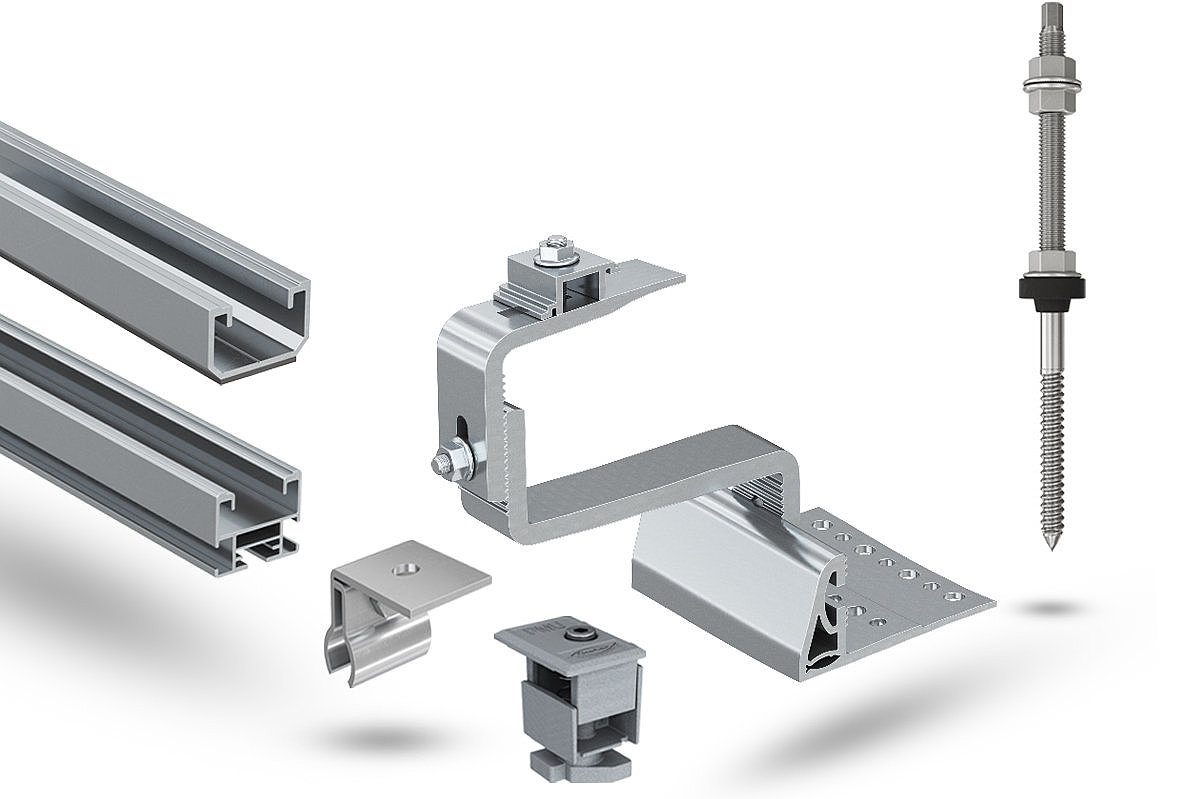

Dachhaken werden meist aus Edelstahl oder Aluminium gefertigt. Die Stärke der Dachhaken sollte dem Gewicht der Rahmenkonstruktion und der Photovoltaik-Module sowie der zu erwartenden Wind- und Schneelast gerecht werden, mindestens jedoch fünf Millimeter betragen. Für besonders anspruchsvolle Konstruktionen und außergewöhnliche örtliche Gegebenheiten werden spezielle Dachhaken angeboten, die variabel einstellbar sind. Bei diesen Modellen sind Abstand, Länge und Höhe individuell verstellbar. Inzwischen bieten einige Hersteller spezielle Dachziegel an, bei denen die Dachhaken bereits integriert sind. In diesem Fall werden die normalen Ziegel gegen die Dachhaken-Ziegel getauscht und auf dem Sparren verschraubt.

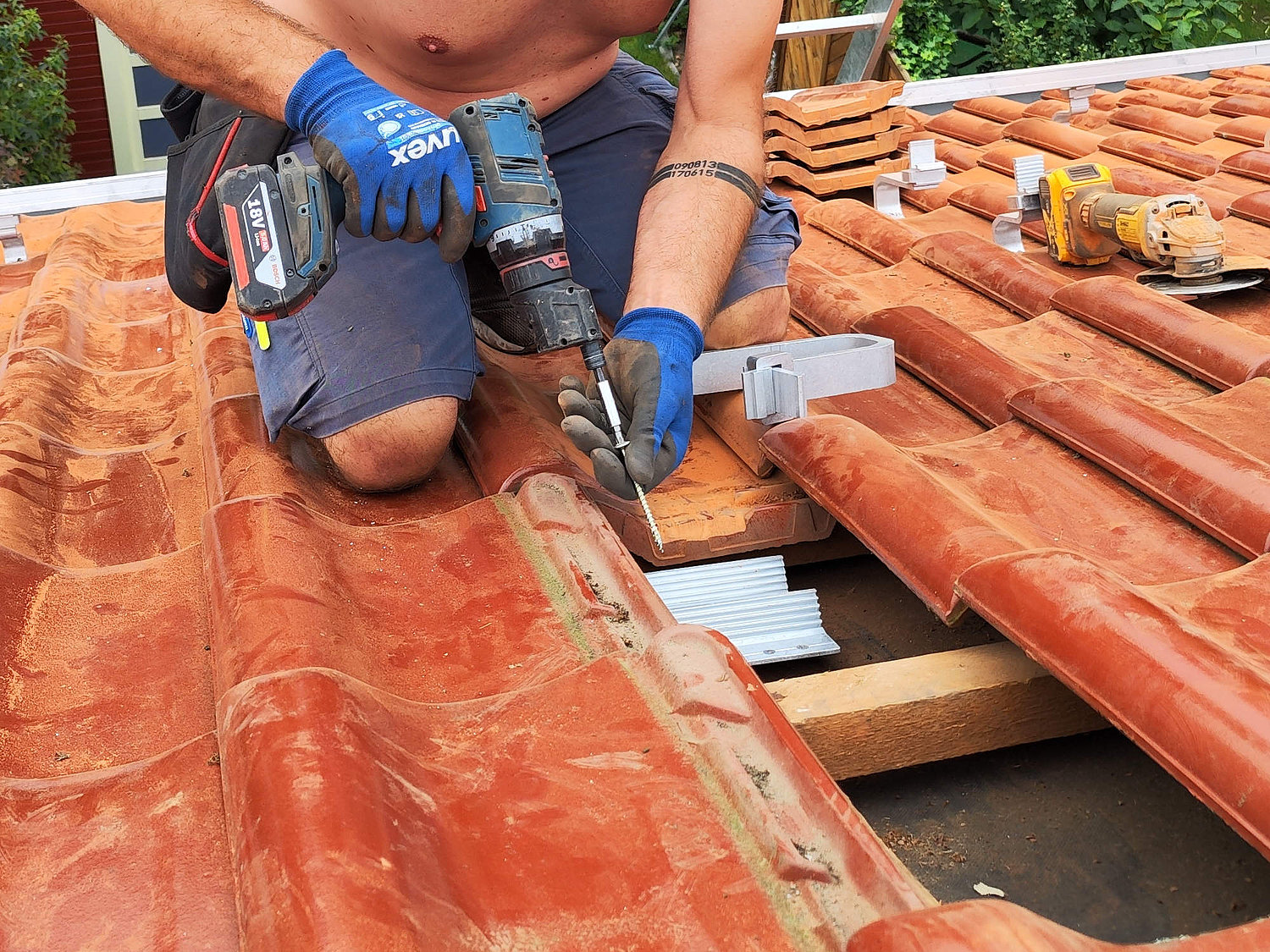

Bei der Montage der Dachhaken werden die Dachziegel, unter denen ein Haken installiert werden soll, nach oben geschoben und abgenommen. Der Dachhaken wird anschließend mit der, an der Unterseite angebrachten, Befestigungsplatte mit Schrauben in den vorgesehenen Löchern am Sparren verschraubt.

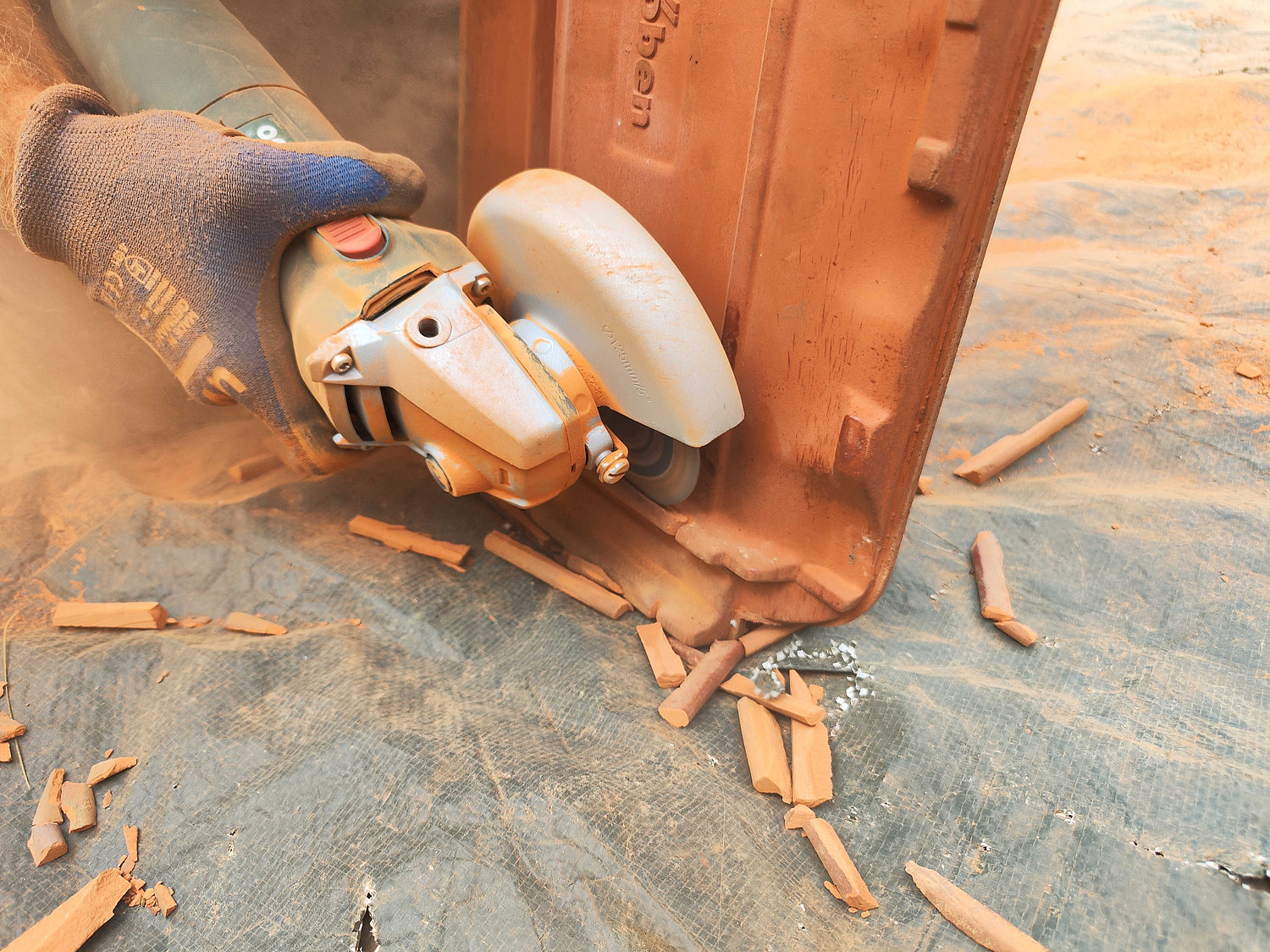

Bevor der Ziegel wieder eingesetzt werden kann, muss mit einer Flex eine kleine Aussparung für den Haken an der Unterseite des Ziegels ausgeschliffen werden.

In der Praxis sind häufig

• die Befestigung der Solaranlage auf dem Dach,
• die Weiterleitung der auftretenden Kräfte durch die Dachhaut vom Tragwerk zum Dachaufbau sowie
• die Einbindung von Leitungen in die Dachhaut

mangelhaft ausgeführt. Ein Großteil der Schäden ist auf Sturm- und Schneelasten sowie auf fehlerhafte Montage und unsachgemäße Begehung zurückzuführen.

Daher sollten Sie unbedingt die zu erwartenden Dachlasten durch die Photovoltaik-Module, Rahmen, Schnee und Wind berücksichtigen. Die Haken sollten eine dementsprechende Stärke aufweisen und auf keinen Fall auf der Oberseite der Dachziegel aufliegen. Dadurch werden die Dachziegel brüchig und müssen getauscht werden.

In der Regel treten in Giebelnähe und am Dachrand höhere Windlasten auf, sodass dort unter Umständen Dachhaken in geringerem Abstand und größerer Anzahl zu montieren sind. Auf keinen Fall sollten die Aussparungen für die Dachhaken an der Ziegelunterseite mit einem Hammer ausgeschlagen werden, da dadurch der Ziegel beschädigt werden kann und brüchig wird. Hier ist unbedingt eine Flex zu verwenden.
