PV Hot-Spots: Ursachen, thermische Gefahren und physikalische Vermeidung

Wenn Betreiber einer Photovoltaikanlage feststellen, dass ihre Anlage die versprochene kWp Nennleistung dauerhaft nicht erreicht, liegt die Ursache oftmals im Verborgenen. Eine der gefährlichsten und ertragsminderndsten Störquellen auf Zellebene ist der sogenannte Hot-Spot (zu Deutsch: heißer Fleck).

Hot-Spots sind lokale Überhitzungen in einem Solarmodul, die durch dauerhafte Verschattungen, starke Verschmutzungen oder unsichtbare Zelldefekte (wie Mikrorisse) entstehen. Sie mindern nicht nur drastisch die Photovoltaik-Leistung, sondern können im schlimmsten Fall zu irreversiblen Materialschäden oder sogar zu einem Brand der Anlage führen.

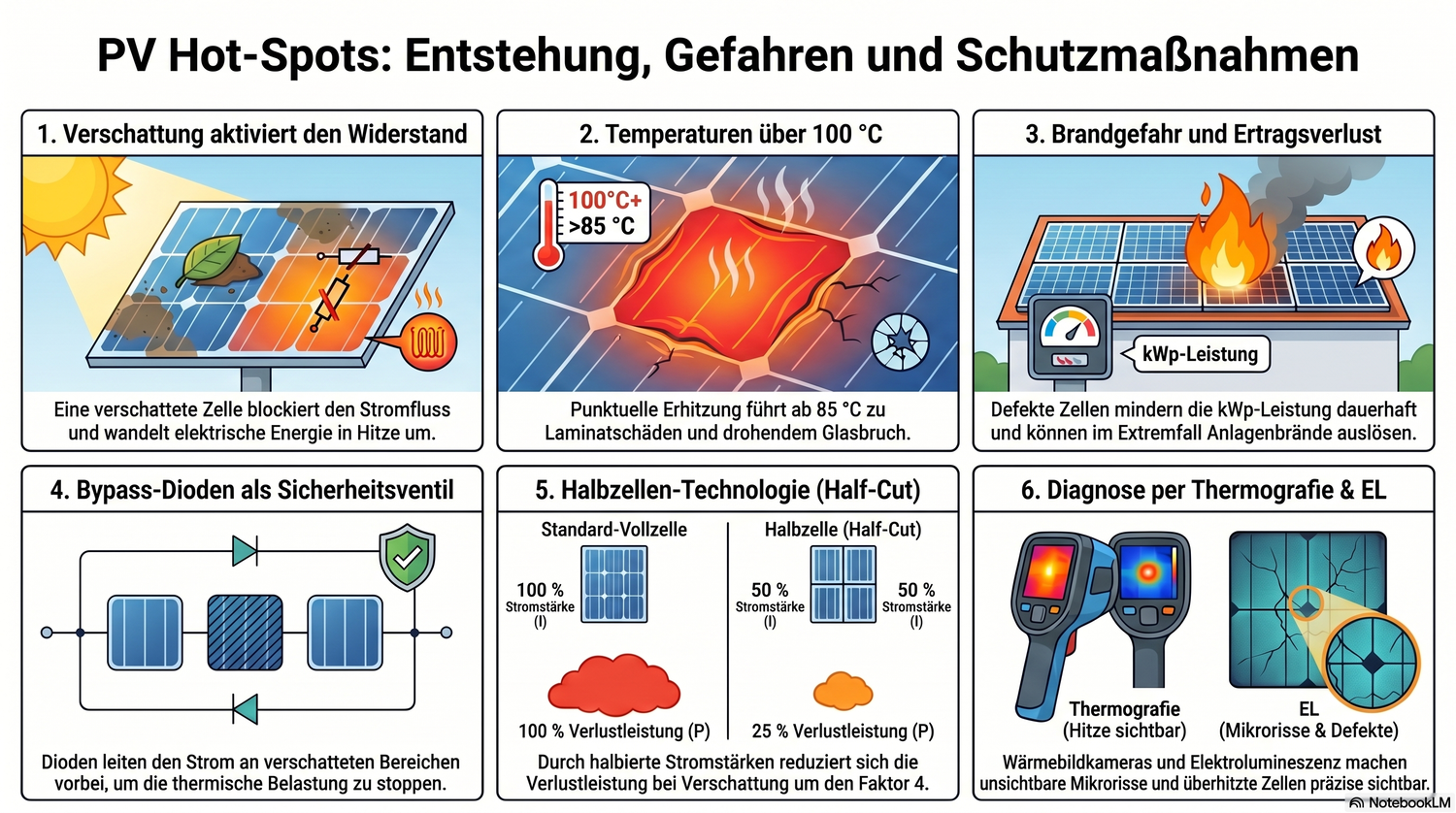

Um die Entstehung eines Hot-Spots zu verstehen, muss man die elektrische Verschaltung eines Solarmoduls betrachten. Da einzelne Solarzellen nur eine geringe Spannung erzeugen, werden sie in einem Modul in Reihe (in sogenannten Strings) hintereinandergeschaltet. Bei einer Reihenschaltung fließt durch alle Zellen derselbe Strom.

Wird nun eine einzelne Zelle – beispielsweise durch Vogelkot, nasses Herbstlaub oder den Schatten eines Schornsteins – verdeckt, hört sie auf, Strom zu produzieren. In diesem Moment ändert sich ihr physikalisches Verhalten radikal: Die verschattete Zelle agiert nicht länger als Stromquelle, sondern blockiert den Stromfluss und wirkt wie ein elektrischer Widerstand.

Da die übrigen, unverschatteten Zellen der Reihenschaltung jedoch weiterhin fleißig Strom produzieren, wird dieser Strom regelrecht durch die blockierte Zelle "hindurchgezwängt". Durch den nun stark erhöhten Innenwiderstand der defekten Zelle entsteht eine massive elektrische Verlustleistung, die sofort in thermische Energie (Hitze) umgewandelt wird.

Die punktuelle Erhitzung kann extreme Ausmaße annehmen. Auf der Zelloberfläche entstehen an diesen thermischen Brennpunkten schnell Temperaturen von über 100 °C.

Die Folgen für die betroffenen Photovoltaik-Module sind fatal:

• Laminatschäden: Die schützende EVA-Einbettfolie (Ethylenvinylacetat), die die Zellen vor Feuchtigkeit bewahrt, beginnt ab ca. 85 °C zu degradieren. Bei Hot-Spots verschmort das Laminat oft dauerhaft.
• Zell- und Glasbruch: Durch die punktuelle, extreme Hitzeausdehnung entstehen thermomechanische Spannungen, die zum Bruch der betroffenen Siliziumzelle oder sogar des Frontglases führen können.
• Brandgefahr: Im absoluten Worst-Case-Szenario kann ein nicht behandelter Hot-Spot in Kombination mit entflammbaren Materialien (wie der Rückseitenfolie älterer Module) einen Anlagenbrand auslösen.

Um solche Katastrophen zu verhindern und den Ertrag zu sichern, setzen Modulhersteller auf zwei primäre Konstruktionsmerkmale:

Wie in unserem Artikel zu Bypass-Dioden detailliert beschrieben, sind in der Anschlussdose von Standardmodulen meist drei dieser Schutzdioden parallel zu den Zellsträngen integriert. Produziert eine verschattete Zelle keine eigene Spannung mehr und droht zu überhitzen, wird die Bypass-Diode leitend. Sie leitet den Gleichstrom sicher an dem hochohmigen Zell-Drittel vorbei. Die thermische Belastung wird sofort gestoppt, das Brandrisiko sinkt drastisch, und die unverschatteten zwei Drittel des Moduls produzieren ungestört weiter.

Ein großer technologischer Schritt zur Vermeidung von Hot-Spots ist die Etablierung von Halbzellen-Modulen (Half-Cut).

Die elektrische Verlustleistung (abgekürzt mit dem Buchstaben P) an einem Widerstand (R) berechnet sich nach einer einfachen physikalischen Grundregel: Verlustleistung = Stromstärke im Quadrat mal Widerstand (als einfache Formel geschrieben: P = I x I x R).

Bei einem Halbzellenmodul werden die Silizium-Wafer in der Mitte durchtrennt, wodurch sich die fließende Stromstärke (I) in den Zellsträngen halbiert. Da die Stromstärke in der Berechnung im Quadrat steht (also mit sich selbst multipliziert wird), verringert sich die Verlustleistung – und damit die Hitzeentwicklung bei einer Verschattung – gleich um den Faktor 4. Moderne n-Typ-Halbzellenmodule (mehr dazu im Modulwirkungsgrad-Vergleich) sind durch diese Eigenschaft deutlich resistenter gegen Hot-Spots und liefern auch bei extremen Außentemperaturen konstantere Erträge.

Während fortgeschrittene Hot-Spots auf der Modulvorderseite oft als braune Verfärbungen ("Schmorspuren") sichtbar werden, entstehen die Mikroschäden zunächst unsichtbar.

Für die professionelle Fehlersuche und Anlagenwartung haben sich zwei Verfahren etabliert:

• Thermografie (Wärmebildkamera): Mit hochauflösenden Infrarotkameras (oft an Drohnen montiert) lassen sich im laufenden Betrieb Temperaturunterschiede visualisieren. Defekte Bypass-Dioden oder überhitzte Zellen fallen auf den Infrarotaufnahmen sofort als glühend helle Punkte auf.
• Kontrolle-Elektrolumineszenz-Verfahren: Nicht jeder Hot-Spot entsteht durch Laub oder Dreck. Oft sind unsichtbare Mikrorisse – entstanden durch Hagel, Schneedruck oder Transportfehler – die Ursache, da sie den Stromfluss unterbrechen. Bei der Elektrolumineszenzprüfung (EL) werden die Module rückwärts bestromt, wodurch gesunde Zellen im Nahinfrarotbereich schwach leuchten, während Mikrorisse, Zellbrüche und inaktive Bereiche tiefschwarz bleiben.

Was sind Hot-Spots bei Solarmodulen?
Hot-Spots sind lokale Überhitzungspunkte in Solarmodulen, die durch dauerhafte Verschattung, Schmutz oder defekte Zellen (z. B. Mikrorisse) entstehen. Die Hitze mindert die Anlagenleistung und kann zu irreversiblen Schmor- und Brandschäden führen.

Warum wird eine Solarzelle plötzlich so heiß?
Fällt Schatten auf eine Zelle, erzeugt sie keinen Strom mehr, sondern wirkt als elektrischer Widerstand. Die Solarenergie der restlichen, in Reihe geschalteten Zellen zwingt sich durch diesen Widerstand, was physikalisch in immense Verlustleistung und folglich in extreme thermische Energie (bis über 100 °C) umgewandelt wird.

Wie schützt die Anlage sich vor Hot-Spots?
Die wichtigste Schutzvorrichtung sind integrierte Bypass-Dioden. Sie registrieren den Widerstand und leiten den produzierten Gleichstrom als Bypass an dem verschatteten Bereich vorbei. Zudem senken moderne Halbzellen-Module durch halbierte Stromstärken das Hitzerisiko bauartbedingt um ein Vielfaches.

Wie kann ich Hot-Spots bei meiner Anlage erkennen?
Im fortgeschrittenen Stadium sind bräunliche Verfärbungen auf dem Frontglas oder der weißen Rückseitenfolie sichtbar. Für eine sichere Frühdiagnose nutzen Experten Thermografie-Aufnahmen (Wärmebildkameras), um die Temperaturdifferenzen zu messen, oder das Kontrolle-Elektrolumineszenz-Verfahren, um mikroskopische Brüche sichtbar zu machen.
