Degradation von Photovoltaik-Modulen

Die auf dem Datenblatt ausgewiesene kWp Nennleistung eines Solarmoduls ist kein statischer Wert, der über die gesamte Betriebszeit konstant bleibt. Vielmehr unterliegen alle Photovoltaik-Module einem natürlichen, physikalischen und chemischen Alterungsprozess, der in der Fachsprache als Degradation bezeichnet wird. Dieser schleichende Leistungsverlust reduziert den Solarertrag über die Jahre hinweg und ist – neben der Modultechnologie – die wichtigste Kennzahl für die langfristige Berechnung der Stromgestehungskosten (LCOE) und der Anlagenrendite.

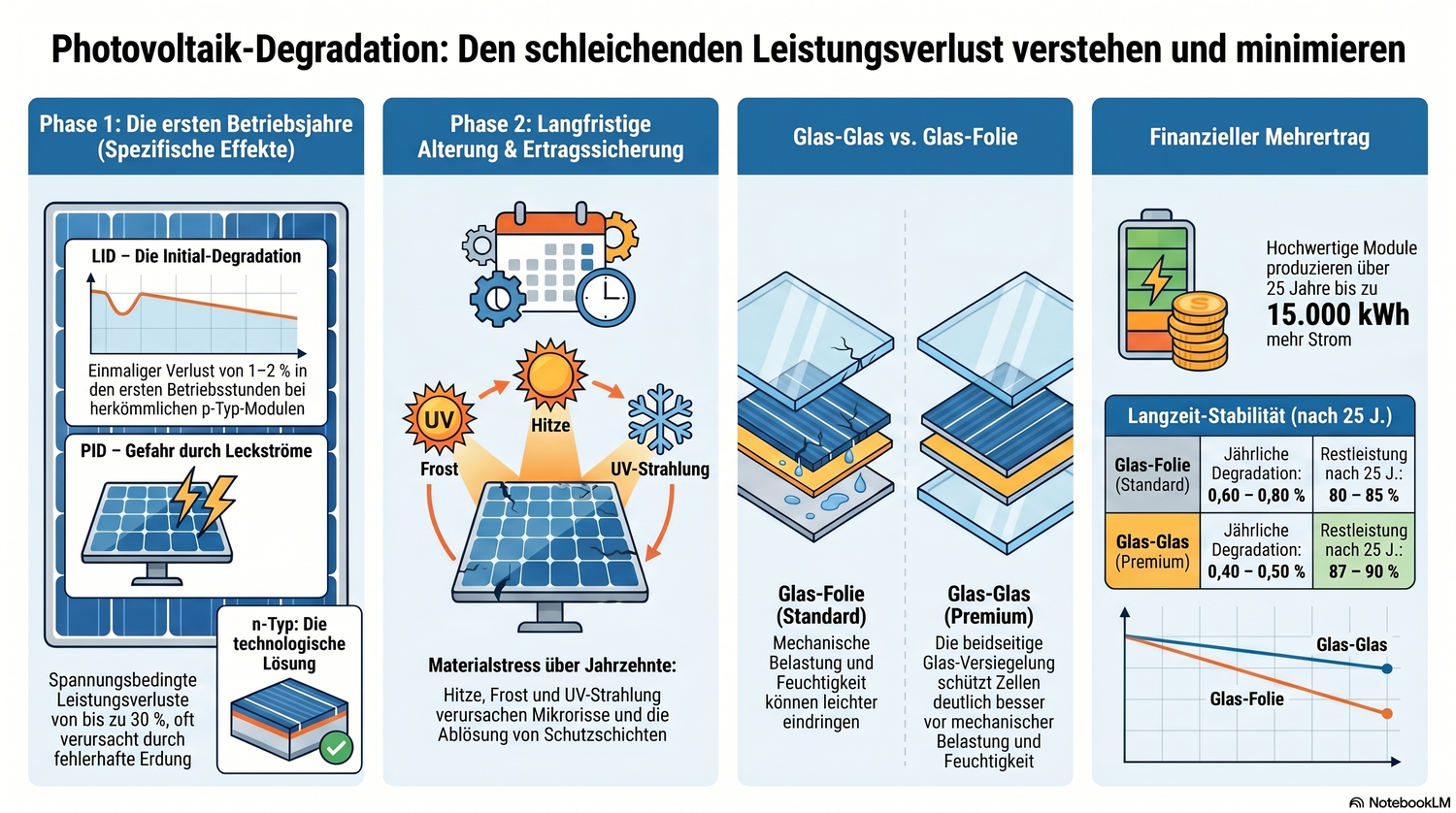

Moderne Photovoltaik unterscheidet bei der Degradation zwischen anfänglichen, lichtinduzierten Effekten (LID), spannungsbedingten Leckströmen (PID) und der rein physikalischen, altersbedingten Materialermüdung über Jahrzehnte.

Die lichtinduzierte Degradation (LID – Light-Induced Degradation), auch Initialdegradation genannt, tritt unmittelbar in den ersten Betriebsstunden und -tagen auf, sobald die Solarzellen zum ersten Mal UV-Licht ausgesetzt sind.

Die absorbierte Sonnenenergie setzt im Siliziumwafer atomare Bewegungen in Gang. Bei den noch weit verbreiteten p-Typ-Modulen (z. B. herkömmliche PERC-Zellen) reagiert der im Silizium enthaltene Sauerstoff mit der Bor-Dotierung. Diese Bor-Sauerstoff-Komplexe mindern die elektrische Leitfähigkeit der Zelle spürbar.

• Verlust und Sättigung: Dieser Prozess führt zu einem anfänglichen Leistungsverlust von 1 bis 2 %. Nach etwa 1.000 Betriebsstunden sind die Komplexe jedoch vollständig gesättigt. Die Effizienz stabilisiert sich auf diesem Niveau und die LID schreitet nicht weiter voran.
• n-Typ als technologische Lösung: Moderne Zellarchitekturen wie n-Typ TOPCon, HJT (Heterojunction) oder ABC (All Back Contact) weisen eine abweichende Materialzusammensetzung auf. Sie sind bauartbedingt nahezu immun gegen den LID-Effekt. Dieser signifikante Vorteil ist einer der Hauptgründe für die aktuelle Marktdominanz der n-Typ-Technologien in den Jahren 2025 und 2026.

Hinweis für Käufer: Seriöse Hersteller berücksichtigen die initialen LID-Verluste bei p-Typ-Modulen bereits in den Leistungswerten auf dem Datenblatt.

Die potenzialinduzierte Degradation (PID) entsteht häufig durch Planungs- oder Installationsfehler in Verbindung mit hohen Systemspannungen. Es entsteht eine hohe Potenzialdifferenz (Spannung) zwischen dem geerdeten Aluminiumrahmen und den Solarzellen.

Diese Spannung führt dazu, dass unerwünschte Leckströme fließen und sich Ladungsträger (insbesondere Natriumionen aus dem Frontglas) innerhalb des Moduls verschieben. Die Folgen sind gravierend: Unbehandelt kann PID die Modulleistung um bis zu einem Drittel (über 30 %) reduzieren.

Maßnahmen gegen PID:

• Wechselrichter-Erdung: Der Einsatz von Wechselrichtern, die nachts den positiven oder negativen Pol gezielt erden und den Effekt umkehren, bietet starken Schutz.
• Materialauswahl: Hochwertige Module verwenden heute PID-resistente Einbettfolien und optimierte Zelloberflächen. Bei modernen n-Typ-Modulen tritt PID fast gar nicht mehr auf.

Neben spezifischen Effekten (LID/PID) altert das Modul durch jahrzehntelangen Umweltstress. Diese altersbedingte Degradation führt unter anderem zu kristallinen Verhärtungen im Halbleitermaterial der Zelle. Der Elektronenfluss wird durch sogenannte interkristalline Rekombinationsprozesse eingeschränkt, was die Leitfähigkeit sukzessive verschlechtert.

Zusätzliche Umweltfaktoren verstärken diesen Prozess:

• Thermomechanische Belastung: Der ständige Wechsel zwischen Hitze am Tag und Kälte in der Nacht, extreme Wettereinflüsse sowie Wind- und Schneedruck lassen die Materialien arbeiten.
• Degradation der Zellverbinder: Die elektrischen Übergänge (Lötstellen) der Solarzellen bedeuten elektrische Verluste. Um diesem Verschleiß entgegenzuwirken, verbauen Hersteller heute wesentlich mehr Busbars (Sammelschienen) oder experimentieren mit speziellen Klebesystemen statt gelöteten Übergängen.
• UV-Strahlung und Feuchtigkeit: Vor allem die Rückseitenfolien (Backsheets) und Kunststoffeinbettungen (z. B. EVA) in Glas-Folie-Modulen altern durch UV-Beschuss und mikroskopisch eindringende Feuchtigkeit. Dies führt oft zu einer „Delamination“ (Ablösung der Schichten), was die Leistung deutlich reduziert.

Tipp für Fachleute: Mit dem Kontrolle-Elektrolumineszenz-Verfahren oder durch präzise Thermografie-Aufnahmen lassen sich alterungsbedingte Defekte, Mikrorisse oder inaktive Zellbereiche visuell diagnostizieren, lange bevor sie zu einem massiven Ertragsausfall oder zu gefährlichen Hot-Spots führen.

Wie stark ein Modul pro Jahr degradiert, hängt maßgeblich von der Zelltechnologie und der äußeren Bauweise ab. Eine Langzeitstudie des Fraunhofer ISE an 44 größeren, qualitätsgeprüften Aufdach-Anlagen in Deutschland zeigte, dass die durchschnittliche jährliche Degradation der Nennleistung in der Praxis bei Spitzenanlagen bei extrem niedrigen 0,15 % liegen kann.

In der standardisierten Anlagenplanung und bei Garantiezusagen wird jedoch mit branchenüblichen Durchschnittswerten gerechnet. Hier zeigt sich die enorme Überlegenheit der Glas-Glas-Bauweise. Durch die beidseitige Versiegelung mit Glas sind die Zellen extrem gut vor Feuchtigkeit und mechanischer Belastung (Biegung durch Wind/Schnee) geschützt.

Der finanzielle Unterschied im Praxis-Szenario: Nehmen wir als Modellrechnung eine typische Einfamilienhaus-Anlage mit einer kWp Nennleistung von 10 kWp, die im ersten Jahr 10.000 kWh Strom produziert. Der Unterschied in der Degradationsrate zwischen einem Standardmodul und einem Premium-Glas-Glas-Modul summiert sich über 25 Jahre beträchtlich. Eine 10-kWp-Anlage mit hochwertigen Glas-Glas-Modulen kann über einen Zeitraum von 25 Jahren bis zu 15.000 kWh mehr Strom produzieren als eine Anlage mit herkömmlichen Glas-Folie-Modulen. Bei einem angenommenen Strompreis von 0,30 Euro/kWh entspricht das einem vermiedenen Verlust (oder Mehrertrag) von rund 4.500 Euro über die Laufzeit.

Der Modulwirkungsgrad-Vergleich zeigt, dass moderne Premiumhersteller die Degradation extrem minimiert haben. Dies spiegelt sich in garantierten Restleistungen nach 25 Jahren wider, die weit über dem früheren Standard von 80 % liegen:

• Meyer Burger (Modell Glass): 94,2 % garantierte Restleistung nach 25 Jahren.
• Luxor (ECO Line HJT bifacial): 93,0 % garantierte Restleistung nach 25 Jahren.
• REC (Alpha Pure-RX): 92,0 % garantierte Restleistung nach 25 Jahren.
• Aiko Solar (Neostar 3S54 ABC): 90,6 % garantierte Restleistung nach 25 Jahren bei einer extrem niedrigen Degradationsrate von 0,35 % pro Jahr.

Was bedeutet Degradation bei einer Photovoltaikanlage?
Degradation bezeichnet den unumkehrbaren, schleichenden Leistungsverlust der Photovoltaik-Module über deren Betriebszeit. Er entsteht durch natürliche Alterung der Materialien, UV-Strahlung, Feuchtigkeit und Temperaturschwankungen sowie durch physikalische Rekombinationsprozesse in der Solarzelle.

Wie hoch ist die jährliche Degradation bei modernen Solarmodulen?
Die Branche unterscheidet stark nach Bauart. Hochwertige Glas-Glas-Module mit n-Typ-Zellen (TOPCon, HJT) weisen eine Degradation von nur ca. 0,25 % bis 0,5 % pro Jahr auf. Klassische Glas-Folie-Module verlieren jährlich ca. 0,6 % bis 0,8 % an Leistung. In Feldtests des Fraunhofer ISE bei streng qualitätsgeprüften Anlagen wurden sogar extrem geringe Alterungswerte von durchschnittlich 0,15 % pro Jahr nachgewiesen.

Was ist der Unterschied zwischen LID und PID?
Die lichtinduzierte Degradation (LID) ist ein anfänglicher Effekt, der in den ersten Tagen durch die UV-Einstrahlung auftritt und bei p-Typ-Zellen zu 1-2 % Leistungsverlust führt, bevor er stoppt. Die potenzialinduzierte Degradation (PID) hingegen entsteht durch hohe Systemspannungen und mangelnde Erdung. PID ist wesentlich gefährlicher und kann die Leistung fortlaufend um bis zu 33 % mindern, lässt sich aber technisch verhindern.

Wann ist ein Modul "kaputt"?
Hersteller garantieren in der sogenannten Leistungsgarantie meist, dass Module nach 25 oder 30 Jahren noch mindestens 80 bis über 90 % ihrer Nennleistung erbringen. Sinken die Erträge weit darunter, liegt ein potenzieller Garantiefall oder ein detektierbarer Defekt (z. B. durch PID, Delamination oder Mikrorisse) vor.
