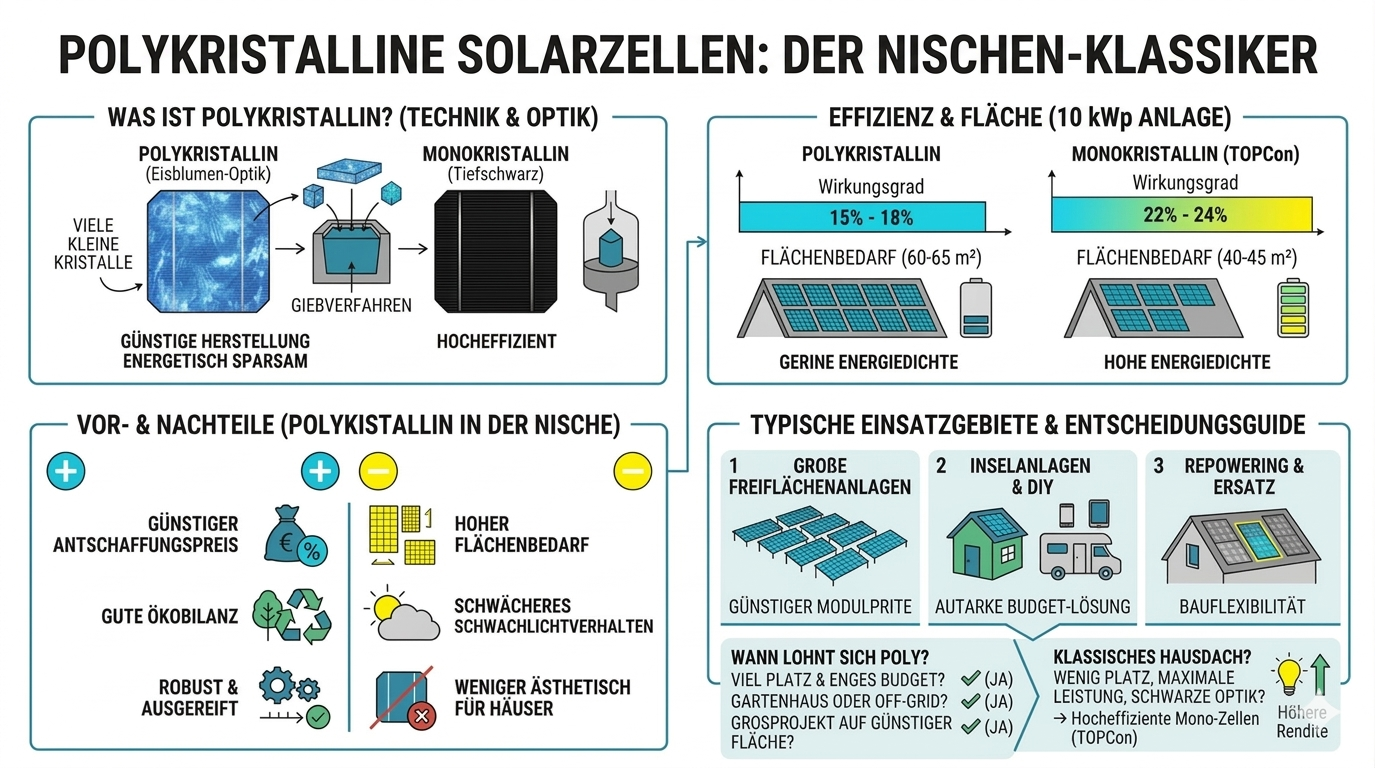

Polykristalline Solarzellen

• Was sind polykristalline Solarzellen? Polykristalline Solarzellen bestehen aus Siliziumkristallen, die beim Erstarren der Schmelze unterschiedliche Orientierungen annehmen. Diese Struktur verleiht den Modulen ihr charakteristisch bläulich schimmerndes Aussehen. In der Photovoltaik gelten sie als bewährte und besonders wirtschaftliche Lösung für große Dachflächen.
• Wie hoch ist der Wirkungsgrad? Der Wirkungsgrad polykristalliner Solarzellen liegt im Durchschnitt zwischen fünfzehn und achtzehn Prozent unter Standardbedingungen. Damit ist die Effizienz geringer als bei monokristallinen Varianten. Dennoch bietet diese Photovoltaik-Technik ein hervorragendes Preis-Leistungs-Verhältnis für Betreiber, die über ausreichend Platz verfügen.
• Welche Vorteile bieten polykristalline Module? Die Vorteile polykristalliner Solarzellen liegen in den niedrigeren Herstellungskosten und der guten Energiebilanz bei der Produktion. Da der Fertigungsprozess weniger energieintensiv ist, amortisieren sich diese Photovoltaik-Module energetisch sehr schnell. Sie sind zudem robust und über Jahrzehnte hinweg äußerst zuverlässig.
• Wie erkennt man polykristalline Zellen? Man erkennt polykristalline Solarzellen an ihrer quadratischen Form ohne abgerundete Ecken und dem typischen blau-marmorierten Farbmuster. Diese Optik entsteht durch die vielen einzelnen Siliziumkristalle innerhalb der Zelle. Im Vergleich zu schwarzen Modulen ist diese Photovoltaik-Variante optisch auffälliger auf dem Dach.
• Wann lohnen sich polykristalline Zellen? Polykristalline Solarzellen lohnen sich besonders bei Projekten mit großem Flächenangebot und begrenztem Budget. Wenn die Anschaffungskosten der Photovoltaikanlage minimiert werden sollen, bieten diese Zellen eine solide Rendite. Sie sind die ideale Wahl für wirtschaftlich optimierte Solarsysteme auf Scheunen oder Gewerbedächern.

Während monokristalline Solarzellen aus einem einzigen, durchgehenden Kristallgitter bestehen, setzt sich polykristallines (in der Fachliteratur oft auch multikristallines) Silizium aus einer Vielzahl kleiner Einzelkristalle – den sogenannten Kristalliten – zusammen. Diese Körner weisen typischerweise Größen im Bereich von Millimetern bis Zentimetern auf und sind völlig unregelmäßig orientiert. Diese granulare Struktur erzeugt optisch das charakteristische blau schimmernde, „eisblumenartige“ Muster an der Zelloberfläche, welches durch die unterschiedliche Lichtbrechung an den verschiedenen Kristallgrenzen entsteht.

Aus Sicht der Festkörperphysik bilden genau diese Korngrenzen (Grain Boundaries) die technologische und elektrische Schwachstelle des Materials. An den Übergängen zwischen den einzelnen Kristalliten ist die streng periodische Anordnung der Siliziumatome unterbrochen. Diese strukturelle Störung führt zu ungesättigten, offenen chemischen Bindungen, die in der Fachsprache als „Dangling Bonds“ bezeichnet werden.

Solche offenen Bindungen erzeugen zusätzliche energetische Zustände mitten in der Bandlücke des Halbleiters. Nach der sogenannten Shockley-Read-Hall-Theorie (SRH) wirken diese Defekte als hocheffiziente Rekombinationszentren. Wenn das einfallende Sonnenlicht im Silizium Elektronen-Loch-Paare erzeugt, werden die Ladungsträger an diesen Korngrenzen oft „eingefangen“ und rekombinieren ungenutzt, anstatt als elektrischer Strom abzufließen. Zudem erzeugen die Korngrenzen physikalische Widerstände und elektrostatische Barrieren, die den freien Fluss der Elektronen durch die Zelle behindern.

Diese physikalischen Mechanismen senken die effektive Lebensdauer der Ladungsträger massiv und sind der fundamentale Grund, warum polykristalline Solarzellen von Natur aus einen geringeren Wirkungsgrad erreichen als die fehlerfreien Strukturen monokristalliner Zellen.

[Zurück zur Übersicht]

Der Name „polykristallin“ (griechisch „poly“ für „viele“) verrät bereits das wesentliche Merkmal dieser Technologie: Beim Abkühlen der Siliziumschmelze bilden sich viele einzelne, unterschiedlich große und unregelmäßig angeordnete Kristalle. Der fachliche Begriff für diesen industriellen Kernprozess ist das Blockgussverfahren in Kombination mit der gerichteten Erstarrung (Directional Solidification).

Dabei wird hochreines Silizium in einem quadratischen Tiegel – meist unter einer Argon-Schutzgasatmosphäre – mittels Induktionsheizung auf seine Schmelztemperatur von etwa 1.414 °C erhitzt. Im Gegensatz zum monokristallinen Czochralski-Verfahren, bei dem ein einzelner Kristallzylinder rotierend aus der Schmelze gezogen wird, kühlt das Silizium beim Blockguss kontrolliert in der Form ab. Die Wärmeabfuhr wird am Boden des Tiegels intensiviert, sodass ein präziser thermischer Gradient entsteht und das Material langsam von unten nach oben erstarrt.

Diese gezielte Erstarrung von unten nach oben hat einen physikalisch äußerst nützlichen Begleiteffekt: Metallische Verunreinigungen weisen im Silizium einen Segregationskoeffizienten von kleiner als 1 auf. Das bedeutet, sie lösen sich bevorzugt in der flüssigen Phase. Während das Silizium also von unten her aushärtet, werden Fremdatome kontinuierlich vor der Erstarrungsfront hergeschoben und reichern sich in der obersten, noch flüssigen Schicht des Blocks an. Nach dem vollständigen Auskühlen wird dieses stark verunreinigte obere Ende – quasi das Sammelbecken der Störstoffe – einfach abgesägt.

Der entstandene quadratische Siliziumblock (Ingot) wird anschließend in längliche Säulen (Bricks) zerteilt. Um daraus die eigentlichen Solarzellen zu gewinnen, kommen heute Hochleistungs-Diamantdrahtsägen zum Einsatz. Ein extrem dünner Stahldraht (100 bis 200 Mikrometer Durchmesser), der mit mikroskopischen Diamantsplittern besetzt ist, schneidet Hunderte Wafer gleichzeitig aus einem Brick. Diese Präzisionstechnik hat es ermöglicht, die Waferdicke von früher 400 Mikrometern auf heute übliche 140 bis 180 Mikrometer zu reduzieren, was den Materialverbrauch massiv gesenkt hat.

Obwohl polykristalline Zellen elektrische Nachteile aufweisen, glänzen sie bei der Produktionseffizienz. Das Blockgussverfahren benötigt im Vergleich zur monokristallinen Züchtung etwa 30 % weniger Energie. Zudem entstehen durch die von Beginn an quadratische Gussform beim Sägen kaum Siliziumabfälle, was die Materialausbeute und die Wirtschaftlichkeit in der Herstellung traditionell sehr hoch hielt.

[Zurück zur Übersicht]

Aus den zuvor beschriebenen Rekombinationsverlusten an den Korngrenzen ergibt sich das primäre Leistungsdefizit dieser Technologie: Polykristalline Solarmodule weisen einen physikalisch limitierten Wirkungsgrad auf. Während moderne polykristalline Standardmodule in der Regel Wirkungsgrade von 15 bis 18 % erreichen, stoßen sie selbst mit aufgerüsteter PERC-Technologie nur knapp an die 20-Prozent-Marke. Demgegenüber stehen aktuelle monokristalline Module (insbesondere mit hochmodernen TOPCon- oder HJT-Zellen), die routinemäßig Wirkungsgrade von 22 bis über 24 % erzielen.

Ein weiterer kritischer Faktor für den realen Ertrag (Performance Ratio) ist das thermische Verhalten. Solarzellen verlieren an Leistung, je heißer sie werden. Polykristalline Module besitzen einen Temperaturkoeffizienten von typischerweise -0,40 bis -0,50 %/°C. Das bedeutet: Für jedes Grad Celsius, das die Zelltemperatur an heißen Sommertagen über den Standardwert von 25 °C steigt, sinkt die Leistung der Module erheblich stärker ab als bei Premium-Monokristallin-Zellen (die heute bei Werten von -0,25 bis -0,30 %/°C liegen). Auch bei diffusen Lichtverhältnissen, wie sie in Mitteleuropa durch Bewölkung oft vorkommen, schneidet die polykristalline Struktur schwächer ab.

Der geringere Wirkungsgrad schlägt sich direkt auf den Platzbedarf auf dem Dach nieder. Um eine Anlagenleistung von 1 kWp (Kilowatt-Peak) zu installieren, benötigen polykristalline Module eine Dachfläche von etwa 7 bis 10 Quadratmetern. Monokristalline TOPCon-Module liefern die exakt gleiche Strommenge auf einer Fläche von nur 5 bis 7 Quadratmetern. Wer also eine begrenzte Dachfläche hat und den Ertrag maximieren möchte, verschenkt mit polykristallinen Modulen wertvolles Potenzial.

Diese nackten Zahlen haben die Marktdynamik drastisch verändert. Jahrelang waren polykristalline Module der unangefochtene Standard, weil sie deutlich günstiger in der Herstellung waren. Durch gigantische Skaleneffekte und optimierte Produktionsprozesse bei monokristallinen Wafern ist dieser Preisvorteil heute jedoch auf ein Minimum geschrumpft. Infolgedessen wurden polykristalline Module aus dem Heimanwender-Sektor praktisch vollständig vom Markt verdrängt und gelten bei neuen Aufdachanlagen technologisch als überholt.

Um die Tabelle für Ihre Planung nutzbar zu machen, lassen sich zwei klare Nutzertypen unterscheiden:

• Der „Flächen-Maximierer“: Wenn Sie eine begrenzte Dachfläche haben (z. B. ein Einfamilienhaus) und so viel Strom wie möglich für Ihr E-Auto oder Ihre Wärmepumpe produzieren wollen, ist Monokristallin (TOPCon) alternativlos. Der geringe Aufpreis wird durch die deutlich höhere Stromernte pro Quadratmeter über 25 Jahre mehr als wettgemacht.
• Der „Budget-Optimierer“: Wenn Sie ein sehr großes Scheunendach oder eine Freifläche haben, bei der die Optik zweitrangig ist und die Fläche keine Rolle spielt, können polykristalline Module (oft als Sonderposten) die günstigste Art sein, die Grundlast Ihres Betriebs zu decken.

Experten-Tipp: Achten Sie beim Kauf von polykristallinen Modulen besonders auf die Garantiebedingungen. Da viele Hersteller ihre Poly-Produktionslinien schließen, sollten Sie sicherstellen, dass Ersatzansprüche auch über Jahre hinweg durch den Anbieter oder eine Versicherung abgedeckt sind.

[Zurück zur Übersicht]

Über viele Jahre hinweg galt eine eiserne Regel in der Photovoltaik-Branche: Monokristalline Module bringen die höchste Leistung, polykristalline Module (Multikristallin) sind dafür unschlagbar günstig. Wer auf maximale Rendite und nicht zwingend auf maximale Ästhetik oder Flächenausnutzung abzielte, griff zum polykristallinen Standardmodul. Doch diese ökonomische Realität hat sich massiv gewandelt.

Betrachtet man isoliert die reinen Modulkosten (CapEx), sind polykristalline Module im Großhandel mit Preisen von etwa 50 bis 100 Euro pro kWp nach wie vor die günstigste Option auf dem Markt. Moderne monokristalline PERC-Module liegen bei ca. 90 bis 140 Euro pro kWp. Der entscheidende wirtschaftliche Faktor ist heute jedoch die Betrachtung der sogenannten

Darunter fallen alle Kosten für das Montagesystem, die Verkabelung, die Wechselrichter und vor allem die Arbeitszeit der Installateure. Da polykristalline Module einen geringeren Wirkungsgrad aufweisen, benötigen sie für die gleiche Anlagenleistung (kWp) schlichtweg mehr Fläche – etwa 7 bis 10 Quadratmeter pro kWp im Vergleich zu 5 bis 8 Quadratmetern bei monokristallinen Modulen. Für den Anlagenbauer bedeutet das in der Praxis: Um die gleiche Ziel-Leistung auf dem Dach zu erreichen, müssen bei der polykristallinen Variante mehr einzelne Module auf das Dach transportiert, mehr Dachhaken und längere Schienen montiert sowie mehr Kabel verlegt werden. Höhere Lohnkosten und teureres Montagematerial fressen den leichten Preisvorteil beim reinen Modulkauf nicht nur auf, sondern überkompensieren ihn in der Regel.

Auch bei der langfristigen Betrachtung über die typische Lebensdauer von 25 bis 30 Jahren ziehen polykristalline Module zunehmend den Kürzeren. Sie weisen aufgrund der zahlreichen Korngrenzen und der höheren thermischen Belastung oft eine leicht höhere jährliche Degradationsrate von ca. 0,65 bis 0,8 % auf, während hochwertige monokristalline Module oft zwischen 0,4 und 0,55 % liegen. Über einen Zeitraum von zwei Jahrzehnten summiert sich dieser Unterschied spürbar. Rechnet man all diese Faktoren zusammen, fallen die tatsächlichen Stromgestehungskosten (Levelized Cost of Electricity - LCOE) bei monokristallinen Systemen heute meist niedriger aus als bei polykristallinen Systemen.

Wir vergleichen eine typische 10-kWp-Anlage für ein Einfamilienhaus. Angenommen wird ein Strompreis von 40 Cent/kWh (Netzbezug) und eine Einspeisevergütung von 7,78 Cent/kWh.

[Zurück zur Übersicht]

Heute finden wir polykristalline Module primär in drei Szenarien:

• Große Freiflächenanlagen: Wenn Fläche günstig und reichlich vorhanden ist (z.B. Solarparks auf Konversionsflächen), entscheidet oft der niedrigste Preis pro installiertem Modul. Hier kann die Poly-Technik ihre Kostenvorteile noch ausspielen.
• Inselanlagen & DIY: Für das Gartenhaus, den mobilen Weidezaun oder einfache 12V-Systeme im Campingbereich ist Poly oft die ökonomischste Wahl.
• Repowering & Ersatz: Besitzer älterer Bestandsanlagen suchen oft nach baugleichen Modulen, um defekte Einheiten zu ersetzen, ohne die gesamte Anlagenstatik oder Optik zu verändern.

[Zurück zur Übersicht]

In der modernen ESG-Bewertung (Umwelt, Soziales, Unternehmensführung) punktet die polykristalline Zelle. Der CO2-Fußabdruck pro Kilogramm produziertem Silizium ist niedriger als bei High-End-Verfahren. Zudem ist die Recycling-Infrastruktur für diese klassischen Module perfekt ausgebaut. Nahezu alle Bestandteile (Glas, Aluminium, Silizium) können stofflich in den Kreislauf zurückgeführt werden.

[Zurück zur Übersicht]
